1.proc 文件系统简介

proc 文件系统一种伪文件系统，文件内容存储在内存（不占用磁盘空间，不能永久存储）。它用于向用户空间暴露内核数据结构、进程状态及系统配置信息，是系统监控、调试与性能调优的核心工具。

proc文件系统的内核定义如下：

1
2
3
4
5
6
7
static struct file_system_type proc_fs_type = {
    .name = "proc",
    .init_fs_context = proc_init_fs_context,
    .parameters = proc_fs_parameters,
    .kill_sb = proc_kill_sb,
    .fs_flags = FS_USERNS_MOUNT | FS_DISALLOW_NOTIFY_PERM,
};

内核初始化过程中，initramfs init 脚本会挂载 proc 文件系统。proc 文件系统中常见的文件有：

（1）系统信息

  • /proc/cpuinfo：CPU 硬件信息。
  • /proc/meminfo：内存总大小、空闲、缓存、Swap 等状态。
  • /proc/loadavg：系统平均负载。
  • /proc/uptime：系统启动总时间、空闲时间。
  • /proc/cmdline：内核启动参数。
  • /proc/filesystems：内核支持的文件系统列表。
  • /proc/stat：系统整体 CPU 使用率、中断、进程切换统计。
  • /proc/partitions：块设备与分区信息。
  • /proc/mounts：当前已挂载文件系统列表。

（2）进程信息

  • /proc/[PID]/cmdline：进程启动命令与参数。
  • /proc/[PID]/status：进程状态。
  • /proc/[PID]/maps：进程虚拟内存映射。
  • /proc/[PID]/fd/：进程打开的文件描述符列表。
  • /proc/[PID]/environ：进程环境变量。
  • /proc/[PID]/limits：进程资源限制。
  • /proc/[PID]/io：进程 I/O 统计。
  • /proc/[PID]/sched：进程调度信息与优先级。

（3）网络信息

  • /proc/net/dev：网卡流量、错误、丢包统计。
  • /proc/net/tcp：TCP 连接表。
  • /proc/net/udp：UDP 连接表。
  • /proc/net/route：内核路由表。
  • /proc/net/arp：ARP 表。
  • /proc/net/netstat：网络栈统计。
  • /proc/net/sockstat：套接字使用统计。

2.从内核看 proc 文件系统

理解 proc 文件系统的关键在于理解 proc 文件系统内部树，所谓内部树是指独立于 VFS（虚拟文件系统）的文件树，具体情况如图1所示。

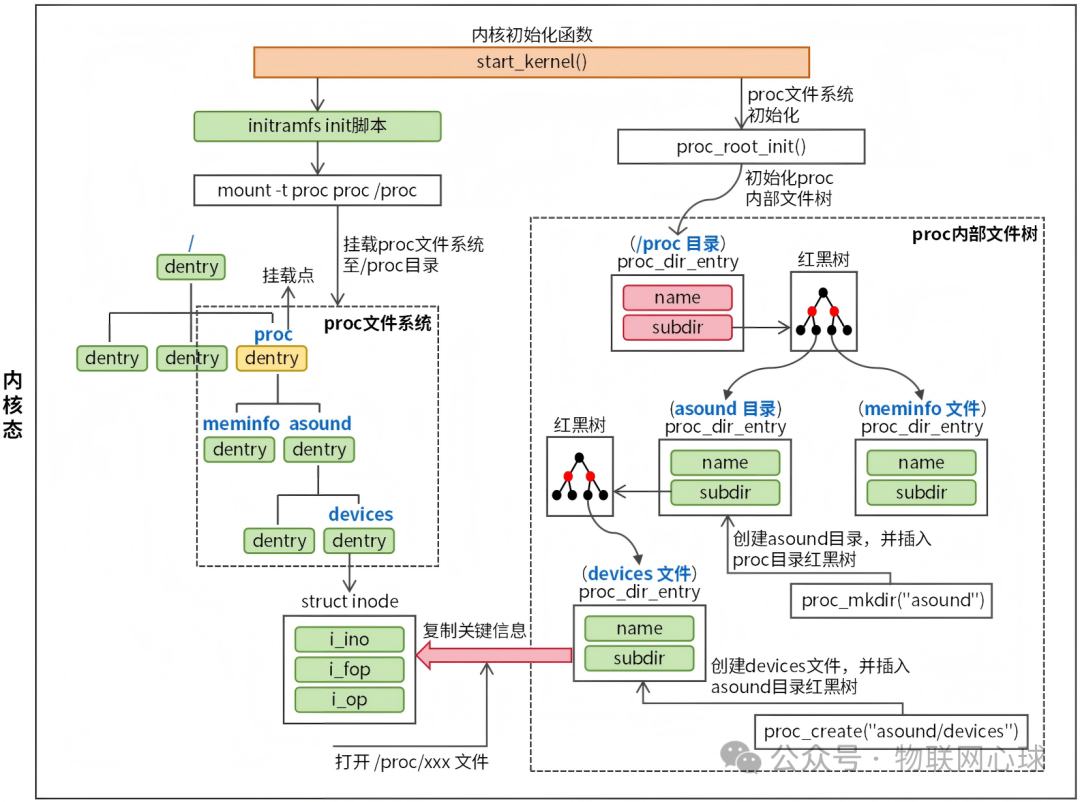

图1 proc 文件系统内核实现原理

内核初始化时会调用 start_kernel 函数，该函数会调用 proc_root_init 函数来初始化 proc 内部文件树。proc 内部文件树的节点类型（文件或目录）为 struct proc_dir_entry 结构，其定义如下：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
struct proc_dir_entry {
    conststruct inode_operations *proc_iops;    /* inode操作函数表 */
    union {
        conststruct proc_ops *proc_ops;        /* 内核5.6+新增proc专用文件操作函数表 */
        conststruct file_operations *proc_dir_ops;    /* 文件操作函数表 */
    };
    conststruct dentry_operations *proc_dops;    /* 目录项（dentry）操作函数表 */
    union {
        conststruct seq_operations *seq_ops;      /* seq_file操作函数表，用于复杂文件（多个记录）*/
        int (*single_show)(struct seq_file *, void *); /* 简单显示函数，用于简单文件（单个记录） */
    };
    void *data; /* 私有数据指针 */
    nlink_t nlink; /* 硬链接数 */
    kuid_t uid; /* 用户 ID */
    kgid_t gid; /* 组 ID */
    loff_t size; /* 文件大小 */
    struct proc_dir_entry *parent;          /* 父目录指针，指向包含此节点的父目录 */
    struct rb_root subdir;                /* 子目录红黑树根 */
    struct rb_node subdir_node;            /* 红黑树节点，子节点插入父目录红黑树的节点 */
    char *name; /* 指向文件/目录名字符串 */
    umode_t mode; /* 表示文件类型和权限 */
    u8 flags; /* 标志位 */
    u8 namelen; /* 文件名长度 */
    ......
};

struct proc_dir_entry（简称 PDE）是 Linux 内核管理 /proc 文件系统所有节点（文件、目录、链接）的数据结构体，每个节点在内核中都对应一个PDE，PDE用于存储节点的名称、权限、所属目录、操作回调、私有数据等关键信息。

如果 PDE 是一个目录，那么 PDE 的 subdir 成员将会生效，subdir 是子节点（文件和目录）的红黑树根，子节点通过 PDE 的 subdir_node 成员插入父节点红黑树，这样就构成了树形结构。

proc 内部文件树的文件节点和 VFS（虚拟文件系统）中的文件是对应关系，proc 的文件由内核创建，内核通过 proc_mkdir 和 proc_create 函数来创建 proc 文件节点。当用户程序需要访问 proc 文件时，内核会基于 proc 文件节点动态生成 struct inode 结构，并将访问 proc 文件的方法（函数表）也赋值给inode。这样用户程序就能够通过 VFS 来访问 proc 文件了。

proc 内部文件树的根节点是 /proc 目录，它是一个特殊的PDE，其定义如下：

1
2
3
4
5
6
7
8
9
10
11
12
struct proc_dir_entry proc_root = {
    .low_ino = PROC_ROOT_INO,
    .namelen = 5,
    .mode = S_IFDIR | S_IRUGO | S_IXUGO,
    .nlink = 2,
    .refcnt = REFCOUNT_INIT(1),
    .proc_iops = &proc_root_inode_operations,
    .proc_dir_ops = &proc_root_operations,
    .parent = &proc_root,
    .subdir = RB_ROOT,
    .name = "/proc",
};

proc_root 是 Linux 内核中 /proc 文件系统根节点，所有 /proc 下的文件/目录都是挂载到这个根节点下的子节点，它是整个 proc 内部文件树的 “根”。

3.seq_file 机制

seq_file 是用于简化 /proc 文件的创建和读取操作的机制。它解决了传统 proc 文件处理中的缓冲区管理难题，提供了一种迭代式、分块输出的方式来生成动态内容。

seq_file 的核心数据结构为：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
struct seq_file {
    char *buf; // 输出缓冲区
    size_t size; // 缓冲区大小
    size_t from; // 用户空间已读取的位置
    size_t count; // buf 中有效数据量
    size_t pad_until; // 填充位置
    loff_t index; // 当前迭代位置
    loff_t read_pos; // 当前读取位置
    u64 version; // 版本号
    struct mutex lock;// 互斥锁
    conststruct seq_operations *op;// 操作函数集
    int poll_event; // poll 事件
    conststruct file *file;// 关联的文件
    void *private; // 私有数据
};

简单来说，seq_file 就是一个内核缓冲区，proc 文件中的数据需要先格式化输出到 seq_file 内核缓冲区，再拷贝至用户缓冲区。格式化输出的过程需要使用特定的方法，这种方法由 struct seq_operations 结构定义，如下：

1
2
3
4
5
6
7
8
9
10
11
12
13
struct seq_operations {
    /* 遍历起始回调：找到第pos个数据节点（遍历的起点）*/
    void * (*start) (struct seq_file *m, loff_t *pos);

    /* 遍历结束回调：清理资源（解锁、释放内存等）*/
    void (*stop) (struct seq_file *m, void *v);

    /* 遍历下一个回调：获取当前节点的下一个节点 */
    void * (*next) (struct seq_file *m, void *v, loff_t *pos);

    /* 内容输出回调：将单个节点的数据格式化输出到seq_file缓冲区 */
    int (*show) (struct seq_file *m, void *v);
};

seq_operations 的使用方式如图2所示。


图 2 seq_file机制

用户程序（shell）执行 cat /proc/xxx 命令查看 proc 文件时，首先会打开文件，打开文件的过程会创建 file 对象，然后将 file 对象的私有指针指向 proc 文件对应的 seq_file。接着，cat 命令会读取 proc 文件数据，读取的过程需要用到 seq_file 对象中的 op 函数表 (struct struct seq_operations)，具体过程如下：

  • 步骤1：调用 start 函数开始迭代，获取第一个数据项（整型数、字符串、结构体等），并调用 show 函数格式化输出该数据项至 seq_file 内核缓冲区。
  • *步骤2：调用 next 函数获取下一个数据项，并调用 show 函数格式化输出该数据项至 seq_file 内核缓冲区。
  • 步骤3：持续执行步骤2，直至所有数据项都格式化输出到 seq_file 内核缓冲区。
  • 步骤4：调用 stop 函数停止迭代，清理资源。
  • 步骤5：:将 seq_file 收集到数据拷贝至用户缓冲区。

4. /proc/partitions 示例/

我们以读取 /proc/partitions 文件为例，来进一步了解 proc 文件的读取过程。/proc/partitions 是 proc 文件系统中专门用于暴露系统块设备（磁盘 / 分区）信息的核心虚拟文件，如图3所示。

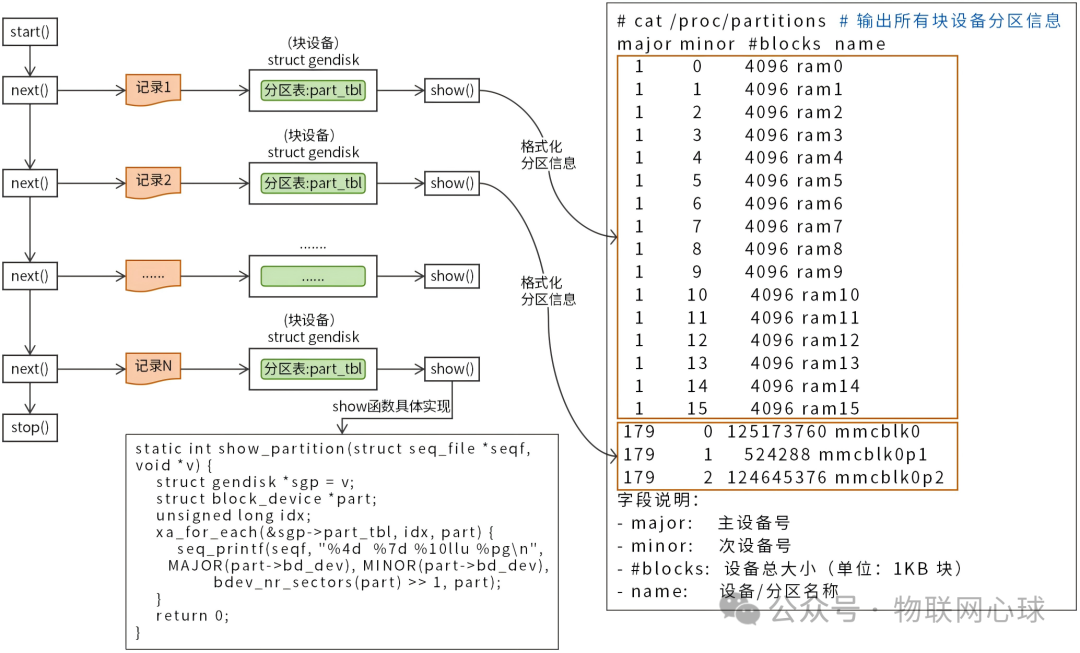

图3 读取 /proc/partitions 文件

/proc/partitions 文件的数据项是 struct gendisk 结构，struct gendisk（通用磁盘结构体）是 Linux 内核块设备子系统的核心数据结构，用于抽象和管理系统中所有块设备，定义如下：

1
2
3
4
5
6
7
8
9
10
struct gendisk
{
    int major; // 主设备号
    int first_minor; // 起始次设备号
    int minors; // 次设备号
    char disk_name[DISK_NAME_LEN]; // 磁盘名称
    struct xarray part_tbl; // 分区表
    struct block_device *part0; //主设备块设备对象
    ......
};

一台主机通常会有多个块设备，调用 start 函数后，内核会查询块设备列表，获取到第一个块设备。 接着，内核调用 show 函数格式化输出块设备信息，该场景下的 show 函数具体实现如下：

1
2
3
4
5
6
7
8
9
10
11
12
static int show_partition(struct seq_file *seqf,
void *v) {
    struct gendisk *sgp = v;
    struct block_device *part;
    unsigned long idx;
    xa_for_each(&sgp->part_tbl, idx, part) {
        seq_printf(seqf, "%4d %7d %10llu %pg\n",
      MAJOR(part->bd_dev), MINOR(part->bd_dev),
               bdev_nr_sectors(part) >> 1, part);
    }
    return 0;
}

show 函数中循环（xa_for_each语言）格式化输出（调用 seq_printf 函数）每个分区的信息至 seq_file 内核缓冲区。一个块设备处理完毕后，调用 next 函数定位到下一个块设备，然后按照相同的方式处理下一个块设备，直至所有块设备的信息都格式化输出到 seq_file 内核缓冲区，最后将 seq_file 内核缓冲区的数据拷贝至用户缓冲区，用户程序就能够查看到内核的块设备分区信息了。
